- プラスとマイナスを誤って逆に接続しているかどうかを確認してください。
- コードがトランスに正しく接続されているかどうかを確認してください。
- 配線がしっかりと接続されているかどうかを確認してください。
- トランスのネジはしっかり締められていますか？
- 電気配線のゴムはトランスに接続されていますか？
- コンセントには電力が供給されていますか?
◉お客様へ
このたびは、NEONON製品をお買い上げいただき、まことにありがとうございます。取扱説明書をよくお読みのうえ、正しく安全にお使いください。
◉工事店様へ
この説明書は必ずお客様にお渡しください。
施工説明に記載されていない方法や、指定の部品を使用しない方法で施工されたことにより事故や損害が生じたときには、当社では責任を負えません。
また、その施工が原因で故障が生じた場合は、製品保証の対象外となります。
おことわり
- 本製品は改良のため、使用部品などを変更することがあります。その際には、本書の内容および写真・イラストなどの一部が、本製品と一致しない場合がありますので、あらかじめご了承ください。
- 本書の内容は、作成にあたり万全を期しておりますが、万一の誤りや記載もれなどが発見されてもただちに修正できないことがあります。
安全上のご注意
人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。
⚠️ 警告 (死亡や重傷を負うおそれがある内容)
- AC100Vの家庭用電源以外では使用しないでください。（電源トランスの使用を前提として）
火災、感電の原因となります。 - 補強のない場所（ベ二ゼ板や石こうボートなど）には取り付けないでください。
火災、感電、落下によるけがのおそれかあります。 - ライトに通電したまま切断、結線などはしないでください。
- 看板を力一テンや揮発物など燃えや可い物の付近には設置しないでください。
⚠️ 注意 (傷害や財産の損害のおそれがある内容)
- ご使用になる前に必ず点灯確認を行ってください。
- 看板を改造・分解しないでください。
- メンテナンスが可能な場所に設置してください。
- 看板に異常が発生したら、すぐに電源を切り販売店へご相談ください。
🚫 以下のような環境では使用しないでください
- 常時、振動や衝撃がある場所
- 海水がかかる場所
- 腐食性のガスが発生する場所
- 有機溶剤がかかる場所
- 密閉空間や高温環境
❗ 必ず守る
- 交流100ボルトで使用する
（電源トランスの使用を前提として）過電圧は避ける - アダプタ・電源トランスを使用する
LEDネオンサインは低電圧(12V)で動作します
各部名称・セット内容

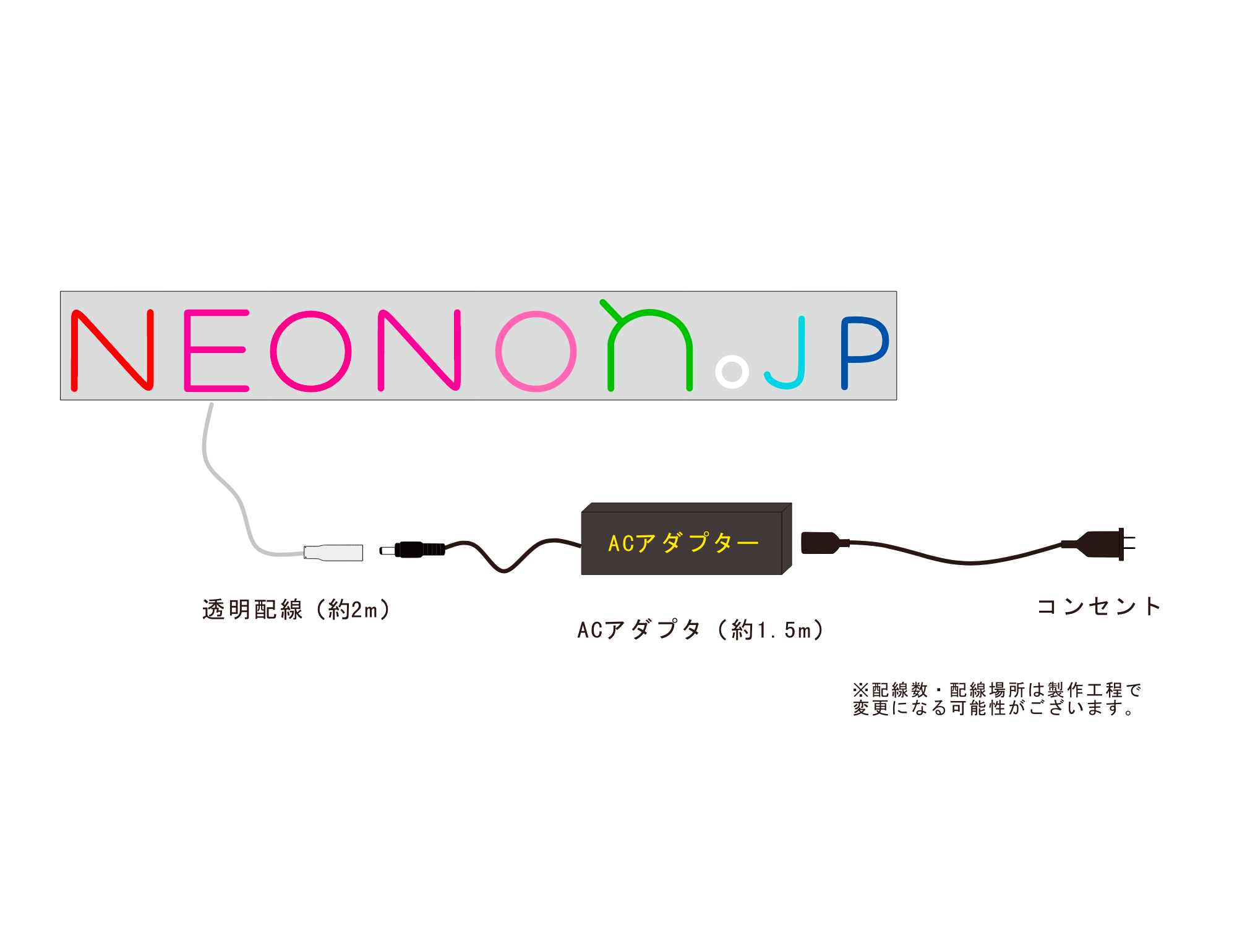

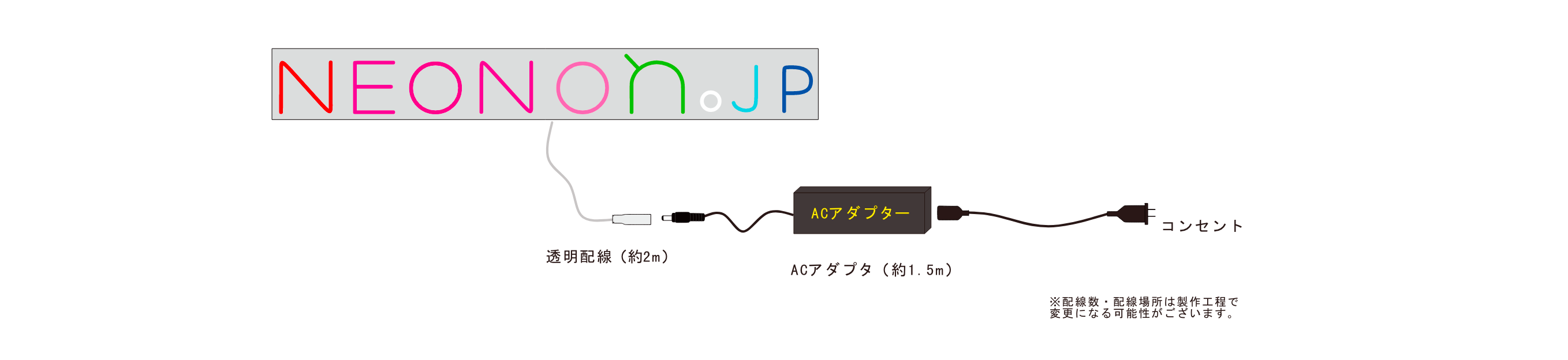

◉ACアダプター付きタイプ

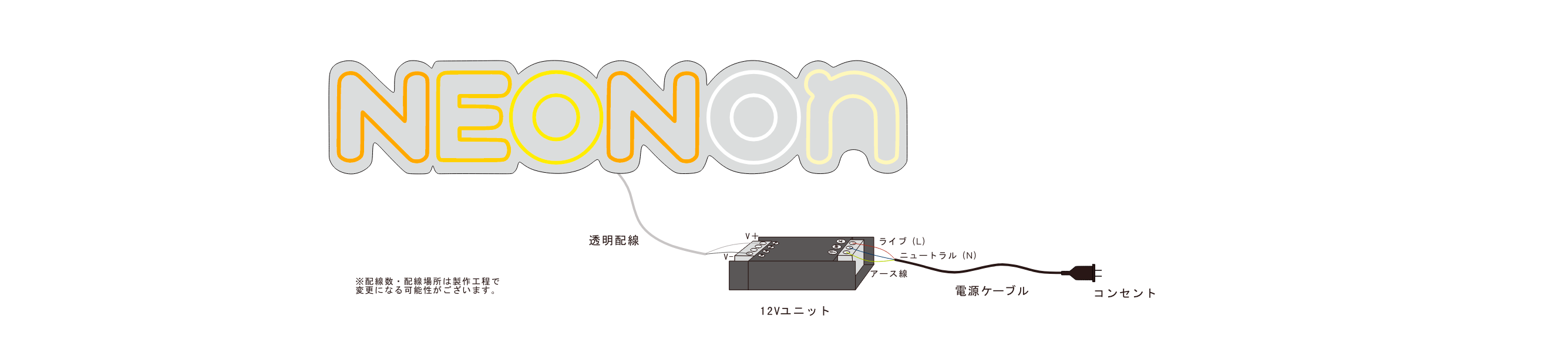

◉電源トランス付きタイプ
電源トランスの種類と使い方
接続・配線方法 (12Vユニット)
| 記号 | 名称 | 接続先 | 備考 |
| L | ライブ (Live) | 電源コードライブ線（黒・赤） | |
| N | ニュートラル (Neutral) | 電源コード中性線（白・青） | |
| ⏚ | アース | 電源コードアース線（緑/黄緑） | |
| V+ | プラス (+) | 看板配線（白・金） | ※ 逆接続（“+”と“－”を逆に配線）しないようにご注意ください。 |
| V- | マイナス (-) | 看板配線（銀） |
取付方法

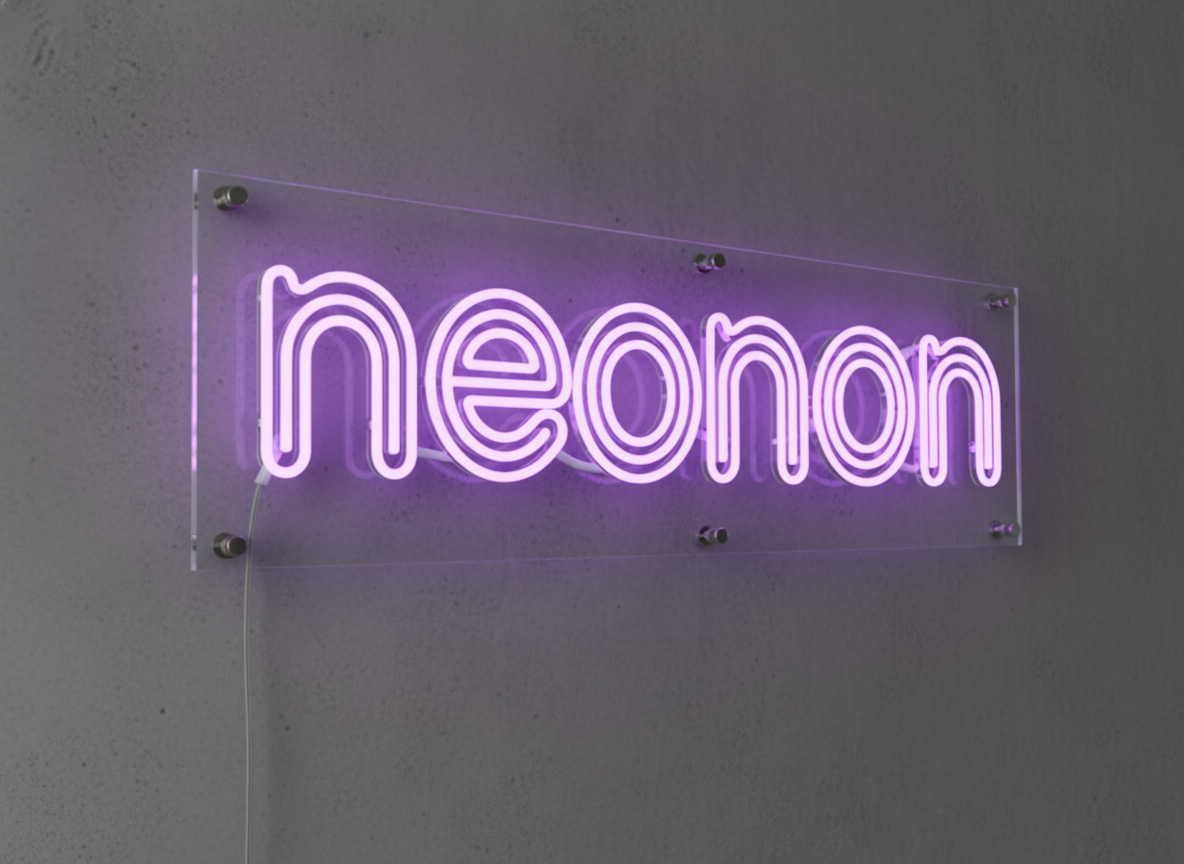

- 壁掛け型（ビス穴あり、固定用ネジ付属）

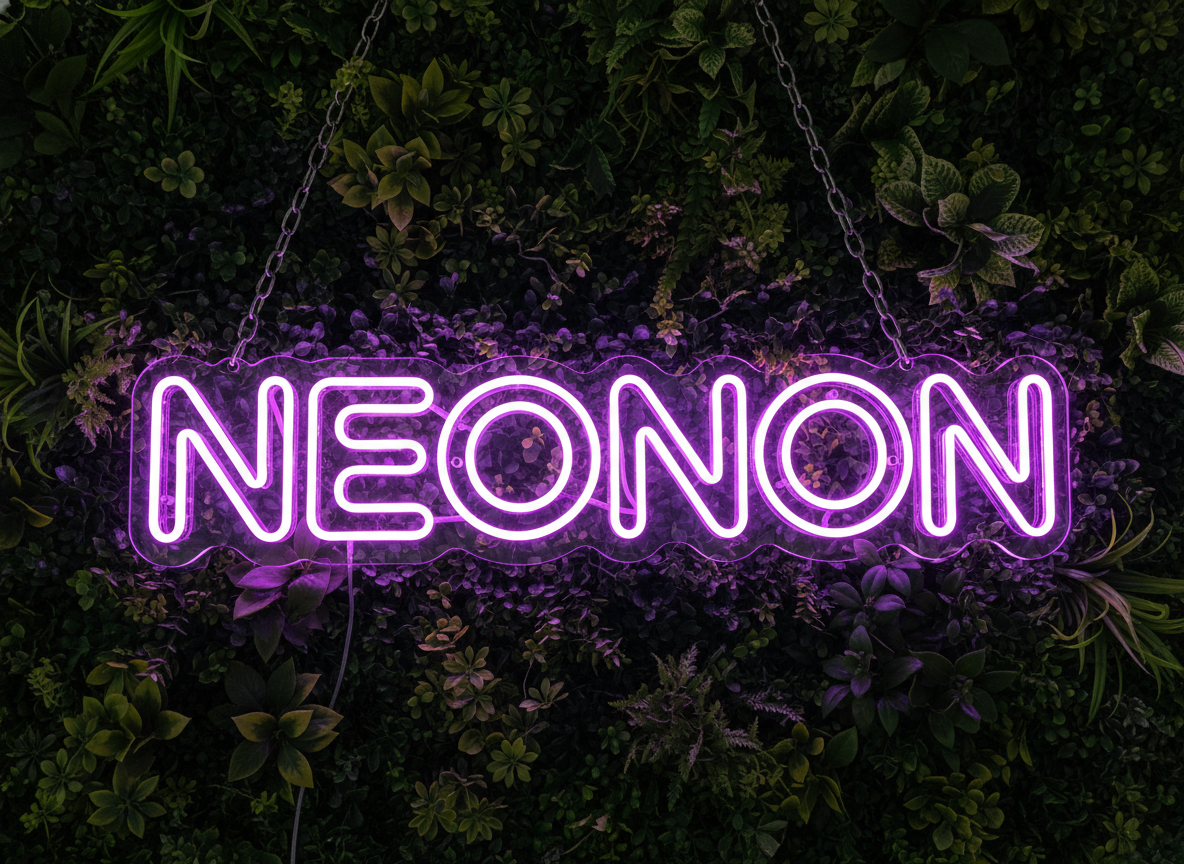

- 吊り下げ（ビス穴あり、チェーン付属）

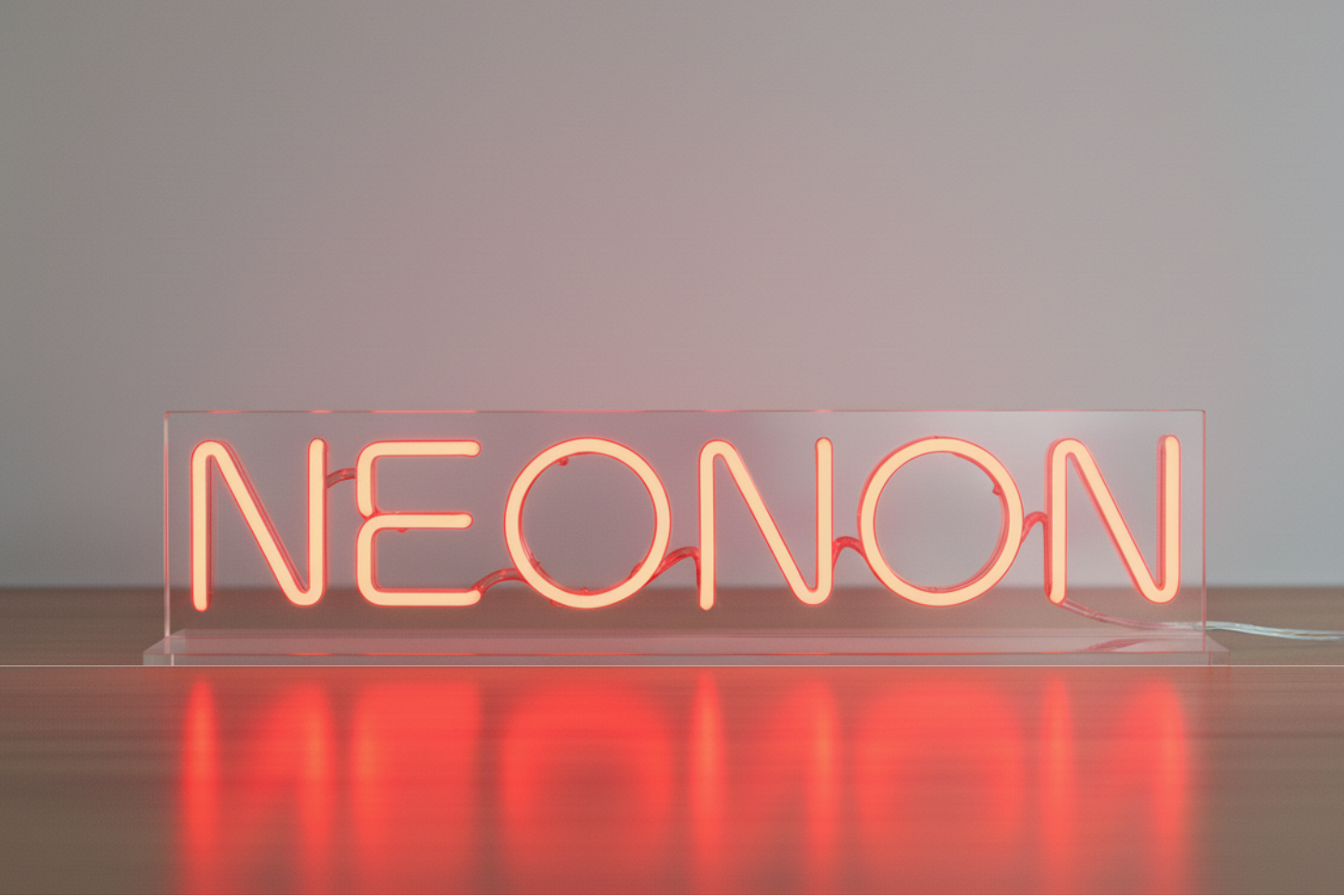

- テーブル置き（ビス穴なし、アクリルスタンド付属）
- 床置き（ビス穴なし、付属品なし）

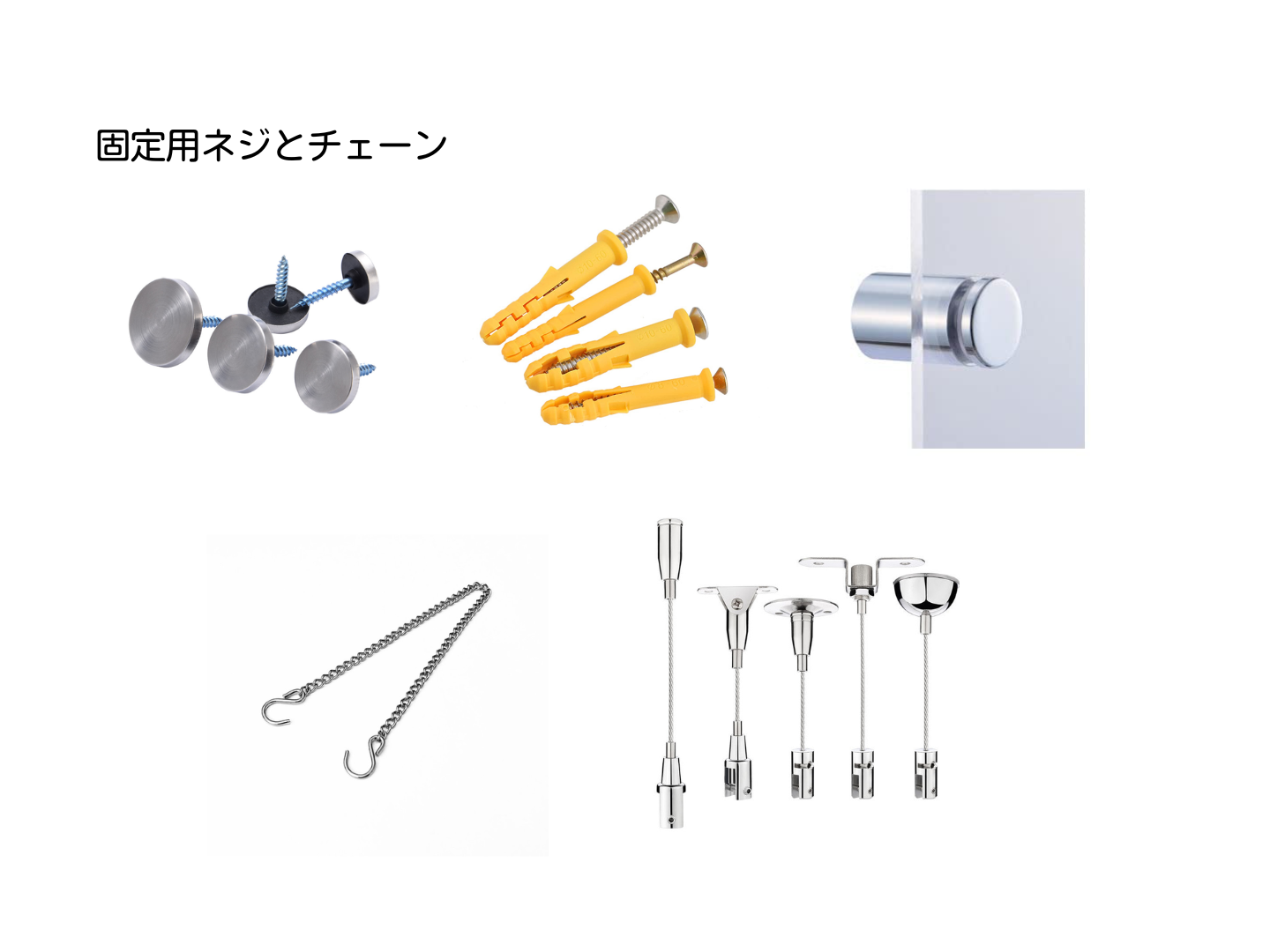

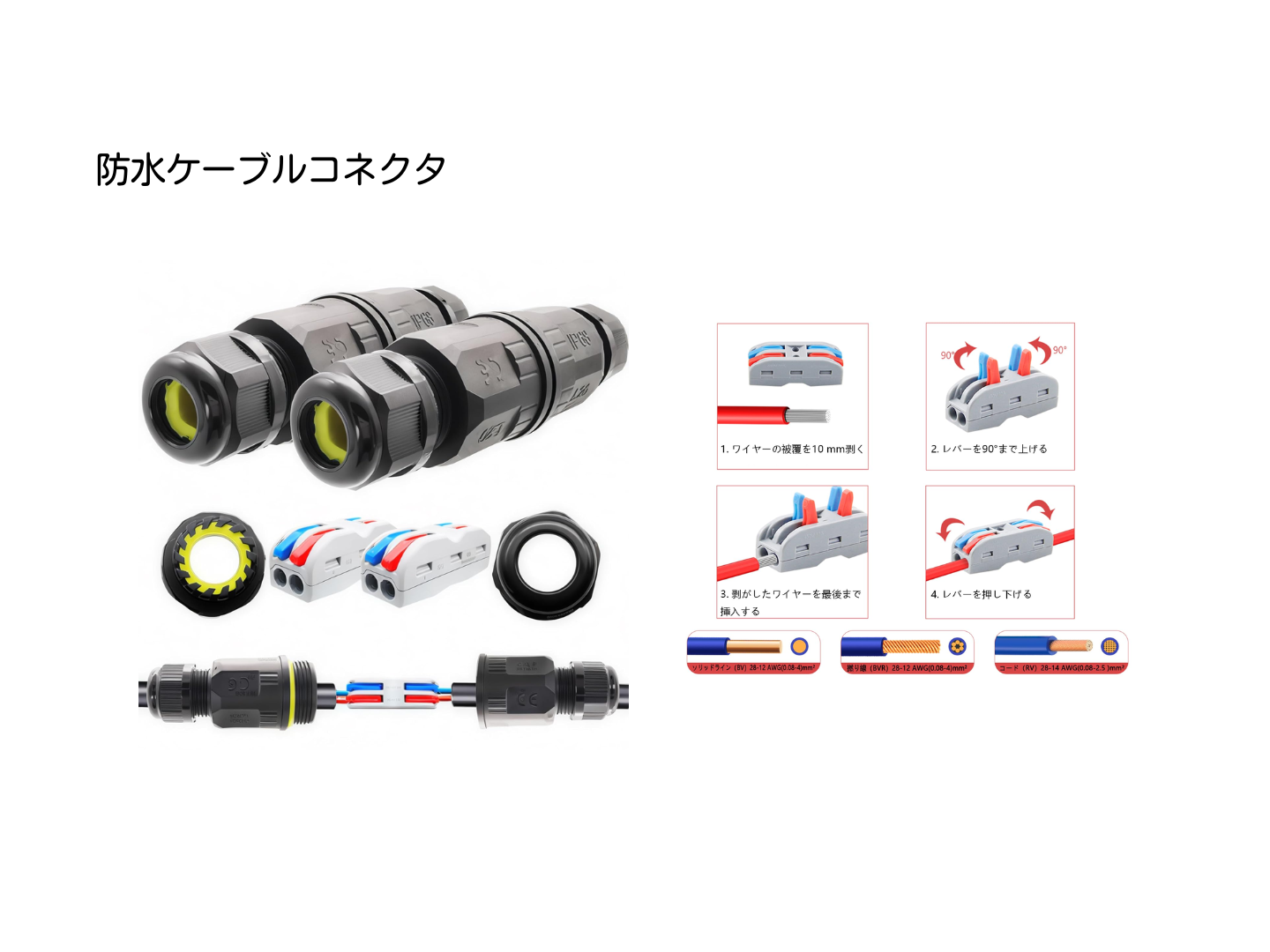

固定用金具と部品の紹介
故障かな？と思ったら
点灯しない
一部が点灯しない
- 配線の断線の可能性があります。
- 回路の短絡（ショート）の可能性があります。→ 電源を切り、support@neonon.jpへご連絡ください。
ちらつく（点滅する）
- 電圧が不安定な可能性があります。別のコンセントでテストしてください。
- 電源トランスの容量不足 → 電源を切り、support@neonon.jpへご連絡ください。
